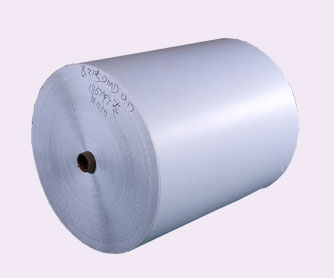

6630DMD聚酯薄膜聚酯纖維非織布柔軟復合絕緣紙
型號: 6630
絕緣等級: B
厚度: 0.088mm—0.45mm
寬度: 10mm-1300mm，常規寬1M,
顏色: 白色
包裝: 編織袋包裝、紙箱包裝
B級 DMD聚酯薄膜聚酯纖維非織布柔性復合箔
聚酯纖維無紡布/聚酯薄膜/聚酯纖維無紡布 |
| |
產品介紹
●產品簡介
6630/B級DMD絕緣紙是由上下兩層兩層高密度聚酯纖維非織布，中間夾一層高熔點6020電氣絕緣聚酯薄膜經膠粘復合而成的三層電工柔軟復合絕緣紙。 ●產品構成
DMD絕緣紙組成
三層：
中間層：電工用PET聚酯薄膜
外層：聚酯纖維非織布（又稱聚酯無紡布） | | 該產品也被稱為白殼紙、白紙、DN絕緣紙、DND絕緣紙等。 |
| | | ●產品用途
  6630/B級DMD絕緣紙用于電機、電器中的定子繞組中作槽絕緣、襯墊絕緣和匝間絕緣。同時也應用于干式變壓器的線圈層間絕緣、端封絕緣、襯墊絕緣等。 | | |
| |
| | | ●產品特性
耐熱等級：B級絕緣材料(130℃)
6630/B級DMD絕緣紙具有良好的機械強度和介電性能。
電工用聚酯薄膜具有較高的介電性能、撕裂強度和拉伸強度、良好的浸漬性能，粘合在外層的高密度聚酯纖維非織布后能夠提高薄膜的機械強度、保持良好的柔軟性并且進一步提高絕緣紙產品的耐熱性及熱穩定性。 | | | ●產品用途
6630/B級DMD絕緣紙用于電機、電器中的定子繞組中作槽絕緣、襯墊絕緣和匝間絕緣。同時也應用于干式變壓器的線圈層間絕緣、端封絕緣、襯墊絕緣等。 | | |
| |
|
| |
相關認證
  | 亞安絕緣生產的6630/B級DMD絕緣紙產品為UL認可的電氣零部件產品。UL檔案號：E310670。 隸屬于UL電氣絕緣系統(OBJS2)-B級絕緣系統。
該絕緣紙符合歐盟RoHs標準檢測測試2002/95/EC指令，是無鉛、無鎳、無鎘的綠色環保電氣產品。 |
|
| |
技術參數
執行標準: |
| 序號 | 指標 | 單位 | 指標值 | | 1 | 標稱厚度 | mm | 0.15 | 0.18 | 0.20 | 0.23 | 0.25 | .030 | 0.35 | | 2 | 拉伸強度 | 縱向 | 不彎折 | N/10 | ≥80 | ≥120 | ≥140 | ≥180 | ≥190 | ≥270 | ≥320 | | 彎折后 | ≥80 | ≥105 | ≥120 | ≥150 | ≥170 | ≥200 | ≥300 | | 橫向 | 不彎折 | ≥80 | ≥105 | ≥120 | ≥150 | ≥170 | ≥200 | ≥300 | | 彎折后 | ≥70 | ≥90 | ≥100 | ≥120 | ≥130 | ≥150 | ≥200 | | 彎折后 | ≥10 | ≥5 | | 橫向 | 不彎折 | ≥20 | - | | 彎折后 | ≥10 | ≥5 | | 3 | 擊穿電壓 | KV | ≥6 | ≥7 | ≥9 | ≥10 | ≥12 | ≥15 | ≥18 | | 4 | 常態粘結性 | - | 不分層 |
|
| * 6630/B級DMD絕緣紙應儲存在通風干燥潔凈的的室溫（40℃以下）環境中。運輸及儲存時間應注意防火、防潮、防壓、防曬。在室溫條件下儲存期為12個月，超過貯存期按技術要求檢驗合格后仍可以使用。 |
| |
